Prise murale fibre optique : guide complet pour comprendre, installer et dépanner votre PTO

Quand j’ai fait raccorder mon logement à la fibre, je me suis retrouvée face à un petit boîtier blanc fixé au mur, sans trop savoir à quoi il servait ni comment le brancher correctement. Cette prise murale fibre optique, aussi appelée PTO (Prise Terminale Optique), est pourtant l’élément central de toute connexion fibre. Sans elle, impossible de profiter du très haut débit. Dans ce guide, je vous explique tout ce qu’il faut savoir pour identifier, installer, brancher et dépanner votre prise, quel que soit votre opérateur.

Qu’est-ce qu’une prise murale fibre optique (PTO)

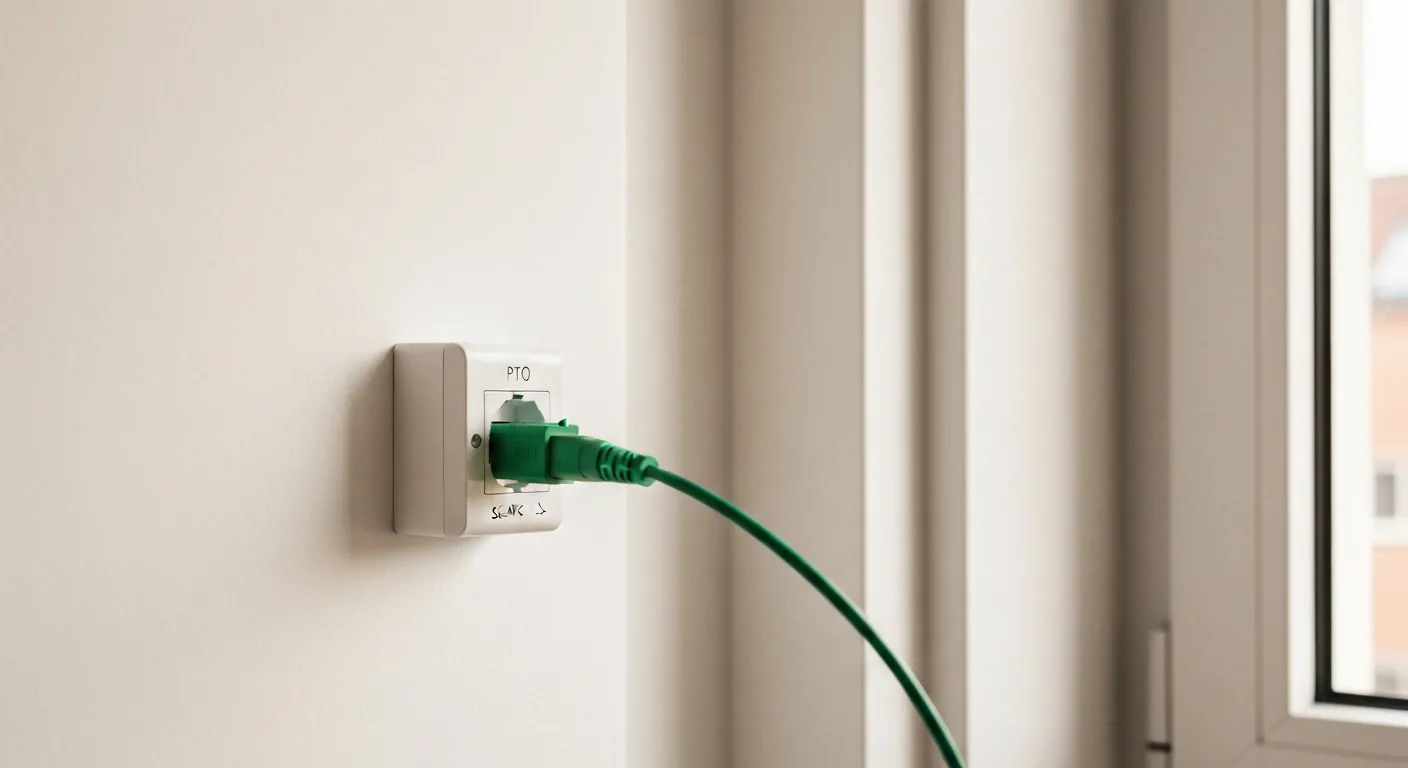

La prise murale fibre optique, désignée sous le sigle PTO pour Prise Terminale Optique, constitue le point d’arrivée du réseau fibre dans votre domicile. C’est l’équivalent de l’ancienne prise téléphonique en T, mais pour la fibre. Concrètement, la fibre optique part du NRO (Nœud de Raccordement Optique) de votre quartier, passe par le Point de Branchement Optique (PBO) situé en façade ou dans les parties communes de votre immeuble, puis aboutit dans votre logement via cette fameuse prise murale.

Ce boîtier, généralement blanc et de forme carrée, mesure environ 8 × 8 cm. Il contient une ou deux fibres optiques terminées par un connecteur, le plus souvent de type SC-APC. La PTO remplit deux fonctions essentielles : elle protège la soudure ou l’épissure entre la fibre du réseau et le câble intérieur, et elle offre un point de connexion standardisé pour brancher votre box.

Selon la réglementation de l’ARCEP (Autorité de Régulation des Communications Électroniques), l’installation de la PTO fait partie intégrante du raccordement fibre et ne doit pas être facturée au client final dans le cadre d’une souscription à un abonnement. Le technicien mandaté par votre opérateur l’installe lors du rendez-vous de mise en service.

Les différents types de connecteurs et de prises fibre

Toutes les prises fibre ne se valent pas, et j’ai constaté que cette question revient souvent. Il existe plusieurs types de connecteurs utilisés sur les prises fibre optique murales en France. Le plus répandu est le SC-APC, reconnaissable à sa couleur verte. C’est le standard adopté par la quasi-totalité des opérateurs français pour le réseau FTTH (Fiber To The Home).

Voici les principaux connecteurs que vous pouvez rencontrer :

• SC-APC (vert) : le standard français pour la fibre résidentielle. Le polissage en angle (APC signifie Angled Physical Contact) réduit les réflexions lumineuses et améliore la qualité du signal
• SC-UPC (bleu) : polissage droit, utilisé dans certaines installations professionnelles ou anciennes, plus rare en résidentiel
• LC : connecteur plus petit, surtout utilisé pour les équipements de datacenter et certaines box spécifiques

Côté boîtier, vous pouvez trouver des PTO simples avec un seul port, ou des prises doubles prévues pour accueillir deux fibres (par exemple pour séparer Internet et télévision dans les installations anciennes). Les modèles récents sont majoritairement mono-fibre, car la technologie actuelle permet de transmettre tous les services sur un seul brin.

Ne confondez pas la prise fibre optique murale avec une prise RJ45 classique. Même si certains fabricants comme Legrand proposent des gammes où les deux types coexistent sur un même support mural, ce sont des technologies radicalement différentes. La fibre transporte la lumière, le câble Ethernet transporte un signal électrique. Si vous avez besoin de prolonger votre connexion au-delà de la box, je vous recommande de consulter notre guide sur la rallonge fibre optique pour éviter les erreurs.

Comment reconnaître et localiser sa prise fibre optique murale

Identifier une prise fibre optique murale n’est pas toujours évident, surtout dans un logement où plusieurs types de prises se côtoient. Voici les indices qui ne trompent pas :

Visuellement, la PTO se distingue par son boîtier plus épais qu’une prise électrique classique. Elle porte généralement une étiquette avec un numéro d’identification commençant par les lettres « FI » suivi de 10 chiffres (par exemple FI-1234-5678). Ce numéro est indispensable pour toute intervention technique ou changement d’opérateur. En ouvrant le clapet, vous apercevrez un ou deux connecteurs optiques, souvent protégés par un capuchon en plastique.

En termes d’emplacement, le technicien installe la PTO selon plusieurs critères :

• À proximité de l’arrivée de la gaine technique, ce qui correspond souvent à l’entrée du logement
• Dans le salon ou la pièce principale, si le client le demande et que le passage de câble le permet
• Près du tableau de communication (GTL) dans les constructions récentes aux normes NF C 15-100

Si vous emménagez dans un logement déjà fibré et que vous ne trouvez pas la PTO, cherchez le long des plinthes, derrière un meuble ou près du compteur électrique. Dans les immeubles, la fibre entre souvent par la même gaine que le téléphone. En maison individuelle, vérifiez le regard extérieur et suivez le cheminement de la goulotte si elle est visible.

Un doute sur la nature d’une prise ? Ouvrez délicatement le clapet : si vous voyez un petit embout cylindrique vert ou bleu, c’est bien une prise fibre. Si vous voyez des broches métalliques ou un connecteur RJ, c’est une prise téléphone ou réseau.

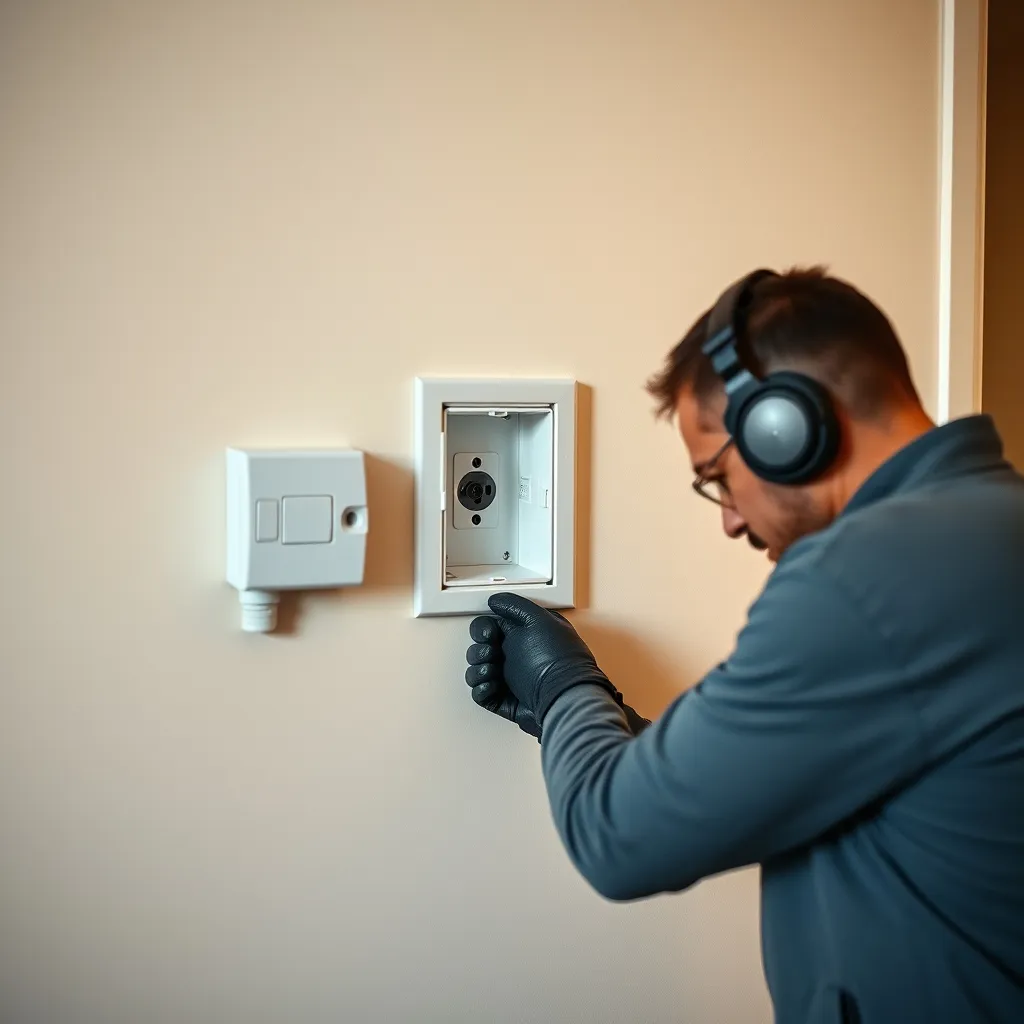

Installation d’une prise murale pour fibre optique étape par étape

L’installation d’une prise murale pour fibre optique est normalement réalisée par un technicien qualifié lors du raccordement initial. Cependant, il peut arriver que vous ayez besoin de déplacer ou remplacer votre PTO (déménagement de la box dans une autre pièce, rénovation, prise endommagée). Voici comment se déroule l’opération.

Matériel nécessaire

• Un boîtier PTO neuf compatible (format standard français)
• Un câble fibre optique pré-connectorisé de la longueur souhaitée
• Des vis et chevilles adaptées au mur
• Un niveau à bulle
• Une goulotte ou un passage de câble si nécessaire

Les étapes d’installation

Étape 1 : repérez le passage de la fibre depuis le PBO (Point de Branchement Optique). En immeuble, il se situe sur le palier ou dans le local technique. En maison, il est souvent en façade ou dans un regard enterré.

Étape 2 : tirez le câble fibre avec une extrême précaution. La fibre optique est fragile : elle ne supporte pas les courbures inférieures à 30 mm de rayon, les écrasements ni les tractions. Utilisez toujours une gaine de protection et respectez les rayons de courbure.

Étape 3 : fixez le boîtier PTO au mur à l’emplacement choisi. Le boîtier doit être accessible et situé à une hauteur comprise entre 15 et 130 cm du sol, comme le préconise la norme NF C 15-100 pour les prises de communication.

Étape 4 : raccordez la fibre au connecteur du boîtier. Cette opération nécessite soit une soudure par fusion (avec une soudeuse spécialisée), soit un connecteur mécanique pré-poli. Dans les deux cas, c’est un geste technique qui demande une formation spécifique.

Étape 5 : lovez l’excédent de fibre dans le boîtier en respectant le rayon de courbure minimum, puis fermez le clapet.

Je recommande vivement de faire appel à un professionnel pour toute manipulation de la fibre elle-même. Une mauvaise soudure ou un câble trop plié peut entraîner des pertes de signal importantes, voire une coupure totale. En revanche, le passage de goulotte et la fixation du boîtier sont des travaux accessibles si vous êtes bricoleur. Pour organiser votre espace de travail avant ce type de chantier, nos conseils pour désencombrer et organiser sa maison peuvent être utiles.

Brancher sa box Internet sur la prise murale fibre optique

Une fois votre PTO installée, le branchement de votre box est relativement simple. Voici la procédure que j’ai vérifiée chez les quatre principaux opérateurs.

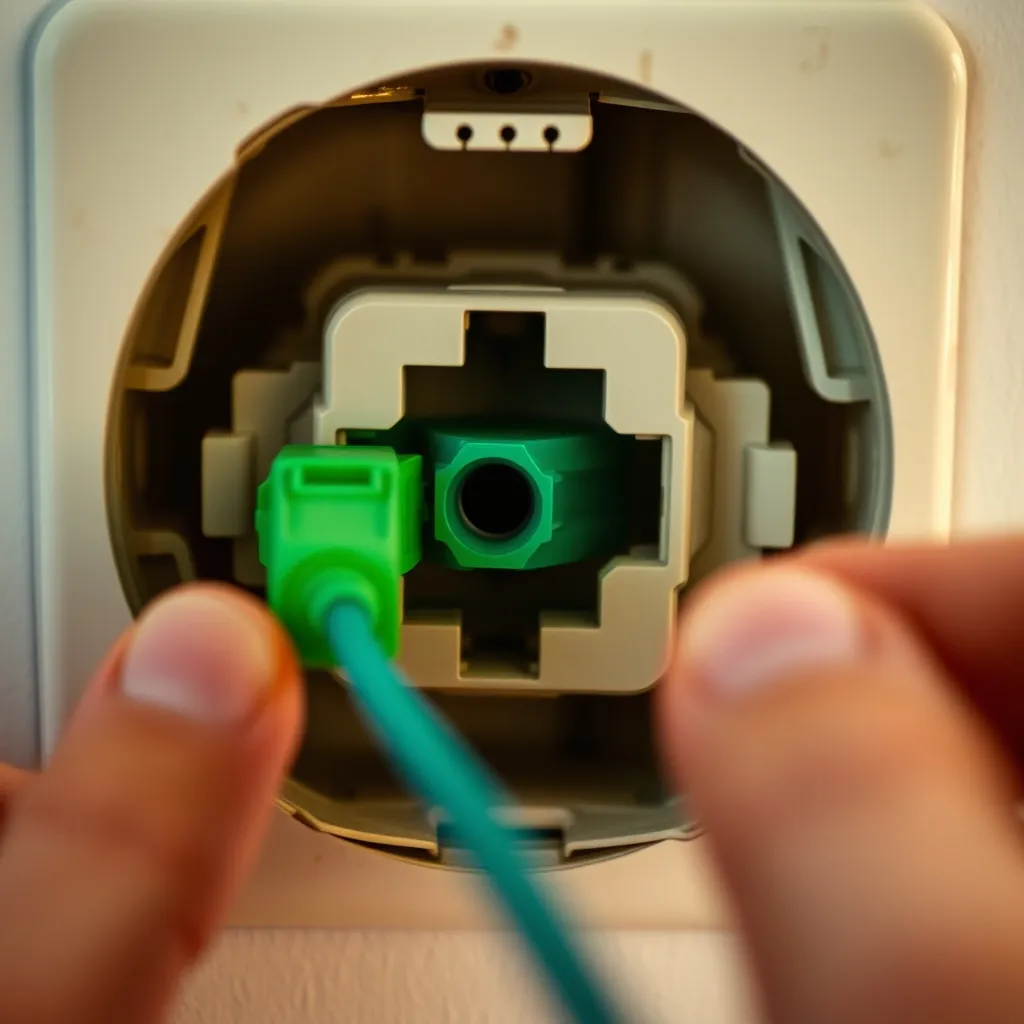

1. Ouvrez le clapet de la prise murale fibre optique et retirez le capuchon de protection du connecteur SC-APC (vert).

2. Prenez le câble optique fourni avec votre box (appelé jarretière optique). Ce câble fin et souple possède un connecteur SC-APC (vert) à chaque extrémité.

3. Insérez une extrémité dans la PTO murale. Vous devez entendre un léger « clic » confirmant le verrouillage. Ne forcez jamais : le connecteur s’insère dans un seul sens grâce à un détrompeur.

4. Branchez l’autre extrémité sur le port fibre de votre box (souvent marqué « PON », « FIBRE » ou « Optical »). Là aussi, un clic doit se faire entendre.

5. Raccordez l’alimentation de votre box et allumez-la. Le voyant fibre doit passer au vert fixe après quelques minutes de synchronisation.

Attention à ne jamais regarder directement l’extrémité d’un câble fibre actif : le laser utilisé est invisible mais peut endommager la rétine. C’est un réflexe de sécurité que les techniciens appliquent systématiquement.

Si vous envisagez de placer votre box loin de la prise, sachez qu’il existe des câbles optiques de différentes longueurs (1 m, 3 m, 5 m, 10 m, voire 20 m). Privilégiez un câble renforcé si le passage se fait le long d’un couloir ou sous un tapis. Notre article sur la rallonge fibre optique détaille les précautions à prendre pour ne pas perdre en débit.

Comparatif des prises par opérateur et par marque

J’ai compilé les caractéristiques des prises fibre utilisées ou recommandées selon les opérateurs et les principaux fabricants. Ce tableau vous aidera à savoir quel matériel est installé chez vous ou à choisir une prise mural fibre optique de remplacement compatible.

Comme vous le constatez, tous les opérateurs utilisent le même standard SC-APC. La PTO est un équipement normalisé : lorsque vous changez d’opérateur, le technicien réutilise la même prise. Seul le raccordement en amont (au PBO ou au NRO) change. C’est un point important car cela signifie que votre prise murale fibre optique n’est pas « propriétaire » : elle appartient à l’infrastructure de l’immeuble.

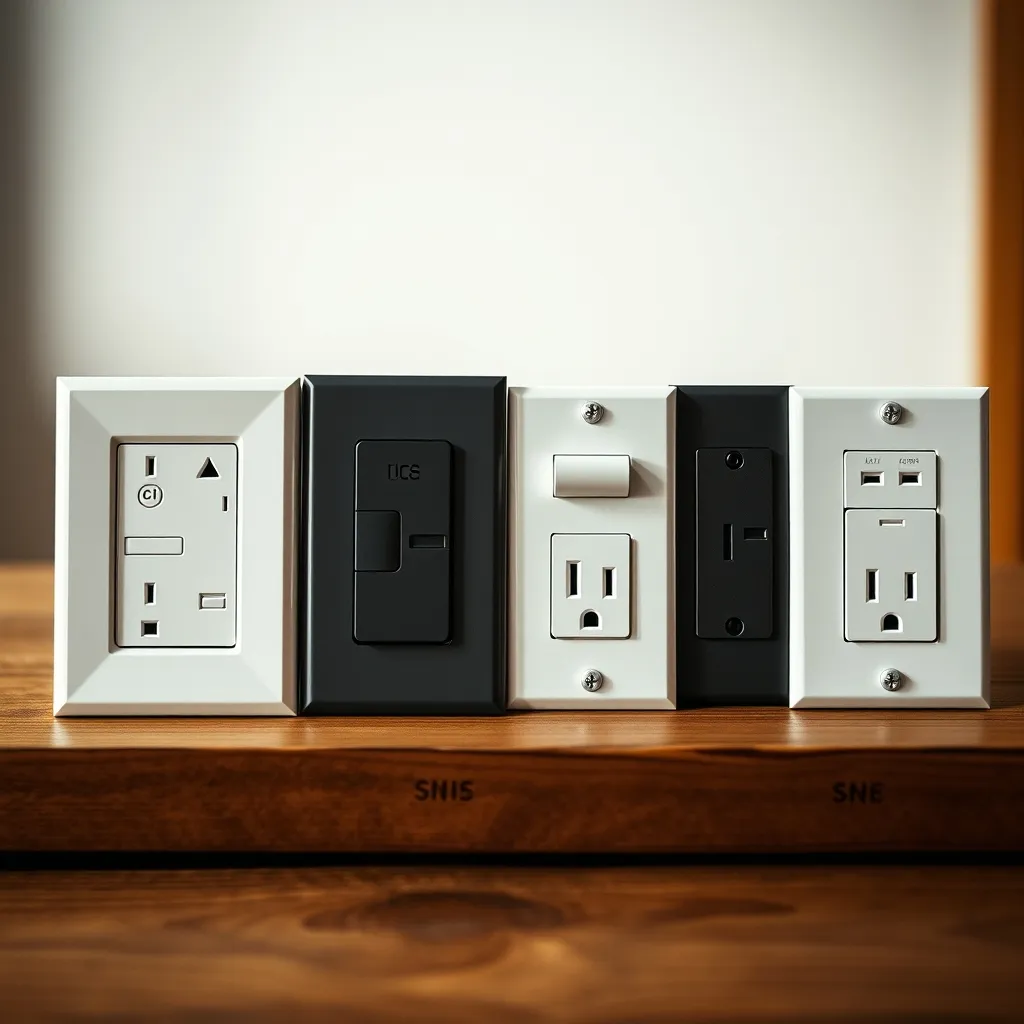

Si vous souhaitez une intégration esthétique avec vos autres prises électriques, les modèles Legrand et Schneider permettent d’insérer la prise fibre dans la même plaque que vos prises de courant ou vos interrupteurs. Comptez entre 15 et 40 € pour un module fibre seul, hors plaque décorative. Ces produits sont disponibles en grande surface de bricolage.

Problèmes courants et dépannage de la prise fibre

La prise fibre optique murale est un composant passif (pas d’électronique), donc les pannes sont rares. Cependant, certains dysfonctionnements peuvent se produire. Voici les problèmes les plus fréquents et comment les résoudre.

Le voyant fibre de la box reste rouge ou éteint

C’est le souci le plus courant. Avant d’appeler le support technique :

• Vérifiez que le câble optique est bien encliqueté des deux côtés (PTO et box). Déconnectez et reconnectez fermement
• Inspectez visuellement le câble : un pli, un écrasement ou une cassure peut couper le signal. La fibre ne pardonne pas les mauvais traitements
• Nettoyez les embouts des connecteurs avec un chiffon non pelucheux. La poussière est l’ennemi numéro un de la fibre
• Essayez un autre câble optique si vous en avez un. Cela permet d’isoler le problème

Le débit est anormalement bas

Un débit dégradé malgré un voyant fibre vert peut indiquer :

• Un connecteur sale ou mal inséré qui provoque une atténuation du signal
• Un câble plié avec un rayon de courbure trop serré (rappel : minimum 30 mm)
• Un problème en amont, au niveau du PBO ou du NRO, qui nécessite l’intervention de l’opérateur

Pour écarter les causes liées au Wi-Fi, testez toujours votre débit en connexion filaire Ethernet directement sur la box. Si le débit est normal en filaire mais faible en Wi-Fi, le problème ne vient pas de la prise fibre. Dans ce cas, réduire les interférences peut aider : notre article sur la détox digitale et la réduction du temps d’écran aborde aussi l’optimisation de l’environnement numérique domestique.

La prise est cassée ou arrachée

Si le boîtier PTO est physiquement endommagé (choc, travaux, perçage accidentel), ne touchez pas à la fibre à l’intérieur. Contactez votre opérateur qui enverra un technicien. Le remplacement de la PTO est généralement pris en charge dans le cadre de votre abonnement, sauf si le dommage résulte d’une négligence manifeste.

Pas de prise fibre dans mon logement

Si votre immeuble est éligible à la fibre mais que vous n’avez pas de PTO, c’est que le raccordement final n’a pas encore été effectué. Souscrivez un abonnement fibre auprès de l’opérateur de votre choix : c’est lui qui mandatera un technicien pour installer la prise. Vous pouvez vérifier l’éligibilité de votre adresse sur le site de l’ARCEP dédié à la couverture fibre.

Entretenir et protéger sa prise mural fibre optique

Une prise fibre optique murale bien entretenue vous évitera bien des désagréments. Voici mes recommandations issues de plusieurs années d’observation.

Gardez le clapet fermé lorsque vous n’intervenez pas sur la prise. La poussière qui se dépose sur les connecteurs est la première cause de dégradation du signal optique. Si vous devez nettoyer un connecteur, utilisez un chiffon sec non pelucheux ou, mieux, une cassette de nettoyage pour connecteurs optiques (disponible pour quelques euros en ligne).

Ne percez jamais à proximité immédiate de la PTO. J’ai vu des cas où un coup de perceuse malencontreux a sectionné la fibre à l’intérieur du mur. Avant tout perçage, repérez le cheminement de la goulotte ou du tube dans lequel passe la fibre.

Protégez le câble optique entre la PTO et la box. Évitez de le coincer sous un meuble, de le plier en angle droit ou de le faire passer sous une porte. Si vous avez des animaux domestiques, sachez que les chats adorent mordiller les câbles fins : une gaine de protection spiralée coûte moins de 5 € et peut vous éviter une coupure Internet.

En cas de déménagement, ne démontez pas la PTO. Elle fait partie de l’installation de l’immeuble et doit rester en place pour le prochain occupant. Signalez simplement la résiliation à votre opérateur. Si vous souhaitez garder un intérieur ordonné avec tous ces équipements, nos astuces pour fabriquer ses produits ménagers maison incluent des conseils pour nettoyer le matériel électronique sans l’abîmer.

Pour aller plus loin dans la gestion de votre installation numérique domestique, la fiche Service Public sur le raccordement à la fibre détaille vos droits et les obligations de l’opérateur.
