Câbles fibre optique : guide complet pour bien choisir, comprendre et installer

Quand j’ai commencé à m’intéresser aux câbles fibre optique, j’ai vite réalisé que la plupart des guides en ligne noyaient le lecteur sous le jargon technique sans jamais répondre à la question simple : lequel acheter pour ma situation ? Après avoir décortiqué des dizaines de références, testé plusieurs câbles sur différentes box et interrogé des installateurs, je vous livre ici tout ce qu’il faut savoir pour faire le bon choix, sans vous tromper ni surpayer.

Qu’est-ce qu’un câble fibre optique et comment fonctionne-t-il

Un câble fibre optique est un conducteur qui transmet des données sous forme de signaux lumineux à travers un fil de verre ou de plastique extrêmement fin. Contrairement au câble en cuivre classique (ADSL, Ethernet), la fibre n’utilise pas d’impulsions électriques mais des photons, ce qui lui confère des avantages considérables en termes de débit et de distance de transmission.

La structure d’un câble en fibre optique se décompose en plusieurs couches concentriques. Au centre, le cœur (core) est le fil de verre pur dans lequel circule la lumière. Son diamètre varie de 9 microns (monomode) à 50 ou 62,5 microns (multimode). Autour du cœur, la gaine optique (cladding), d’un diamètre de 125 microns, agit comme un miroir : elle confine la lumière dans le cœur par réflexion totale interne. Ensuite, un revêtement protecteur en acrylate protège la fibre des micro-courbures, puis une ou plusieurs couches de renfort (aramide, fibre de verre) apportent la résistance mécanique. Enfin, la gaine extérieure en PVC, LSZH ou polyéthylène protège l’ensemble des agressions physiques et chimiques.

Ce principe de transmission par la lumière permet d’atteindre des débits théoriques de plusieurs térabits par seconde sur des distances de dizaines de kilomètres, sans perte de signal notable. Pour le particulier raccordé en FTTH (Fiber To The Home), cela se traduit par des connexions allant jusqu’à 8 Gbit/s en symétrique avec les dernières offres des opérateurs français.

Les différents types de câbles fibre optique

J’ai souvent constaté que la confusion commence ici : tous les câbles fibre optique ne se valent pas, et il existe plusieurs catégories selon l’usage. Voici les principales distinctions que je recommande de connaître avant tout achat.

Le câble de brassage (patch cord) est celui que vous manipulez au quotidien. C’est le cordon qui relie votre prise murale fibre (PTO) à votre box internet. Il mesure généralement entre 1 et 30 mètres, possède un connecteur à chaque extrémité et se présente sous la forme d’un câble souple de 2 à 3 mm de diamètre. Si vous cherchez à en savoir plus sur la prise où se branche ce câble, consultez mon guide complet sur la prise murale fibre optique.

Le câble de distribution est utilisé par les installateurs pour relier le point de branchement optique (PBO) dans votre immeuble ou votre rue à votre logement. Il contient souvent plusieurs fibres (de 2 à 144) et possède une gaine plus épaisse, résistante à la traction.

Le câble de transport (backbone) relie les nœuds du réseau sur de longues distances. Il peut contenir jusqu’à 864 fibres et mesurer plusieurs kilomètres. Ce type ne concerne pas directement le particulier, mais c’est lui qui achemine le signal jusqu’à votre quartier.

Enfin, le câble fibre optique audio (TOSLINK) est un cas à part. Il utilise la fibre plastique (POF) pour transmettre un signal audio numérique entre un téléviseur, une barre de son ou un amplificateur. Son diamètre de cœur est bien plus large (1 mm) et il ne convient absolument pas pour une connexion internet.

Monomode ou multimode : comment choisir le bon câble

C’est la distinction la plus fondamentale quand on parle de câbles fibre optique. J’ai croisé de nombreuses personnes qui ont commandé un câble multimode pour leur box et se sont retrouvées avec un cordon incompatible.

La fibre monomode (Single Mode, SM) possède un cœur très fin de 9 microns. Un seul mode de propagation de la lumière y circule, ce qui permet des transmissions sur de très longues distances (jusqu’à 100 km) avec très peu d’atténuation. C’est la technologie utilisée pour le réseau FTTH en France. La norme associée est OS2, et la gaine du câble est généralement jaune.

La fibre multimode (Multi Mode, MM) a un cœur plus large de 50 ou 62,5 microns. Plusieurs modes lumineux s’y propagent simultanément, ce qui limite la distance de transmission (de 300 m à 2 km selon la catégorie). Elle est principalement utilisée dans les réseaux d’entreprise et les data centers. Les normes courantes sont OM1 (gaine orange), OM2 (orange), OM3 (turquoise), OM4 (violet) et OM5 (vert citron).

Pour résumer simplement : si vous êtes un particulier avec une box internet en France, vous avez besoin d’un câble monomode OS2. Le multimode ne concerne que les professionnels gérant un réseau local d’entreprise.

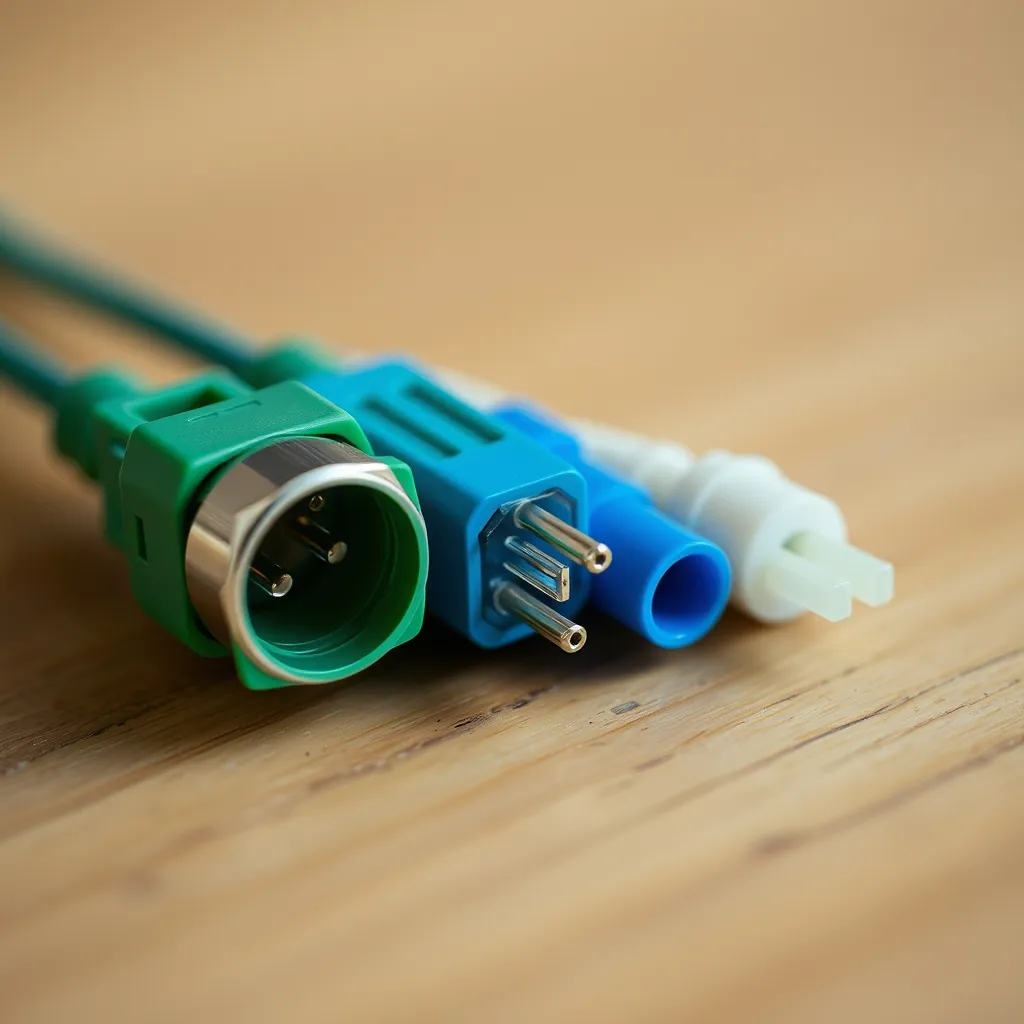

Les connecteurs fibre optique à connaître absolument

Le connecteur est la pièce qui termine chaque extrémité du câble et s’insère dans la prise ou l’équipement. C’est souvent là que se joue la compatibilité, et j’ai vu beaucoup d’achats ratés à cause d’un mauvais choix de connecteur.

Le SC-APC (Subscriber Connector, Angled Physical Contact) est le standard du réseau FTTH français. Reconnaissable à sa couleur verte, il possède un embout poli en angle de 8°, ce qui réduit les réflexions lumineuses et améliore la qualité du signal. C’est celui que vous trouverez sur la quasi-totalité des prises murales fibre (PTO) et sur les box Orange, Free, SFR et Bouygues.

Le SC-UPC (Ultra Physical Contact) est similaire en forme mais se distingue par sa couleur bleue et son embout poli à plat. Il est utilisé sur certains équipements anciens ou spécifiques. Attention : un connecteur SC-APC et un SC-UPC ne sont pas interchangeables. Brancher un APC dans un port UPC (ou l’inverse) dégrade le signal et peut endommager les embouts.

Le LC (Lucent Connector) est plus petit et souvent utilisé dans les équipements professionnels, les switches fibre et les serveurs. On le trouve aussi sur certains modules SFP de box haut de gamme. Il existe en version UPC (bleu) et APC (vert).

Le FC (Ferrule Connector) est un connecteur à vis, très robuste, que l’on retrouve principalement dans les installations industrielles et les réseaux de télécommunication. Le ST (Straight Tip) utilise un système baïonnette et devient de plus en plus rare. Selon la page Wikipedia sur le câble à fibre optique, ces connecteurs sont progressivement remplacés par le SC et le LC dans les nouvelles installations.

Quel câble fibre optique pour votre box internet

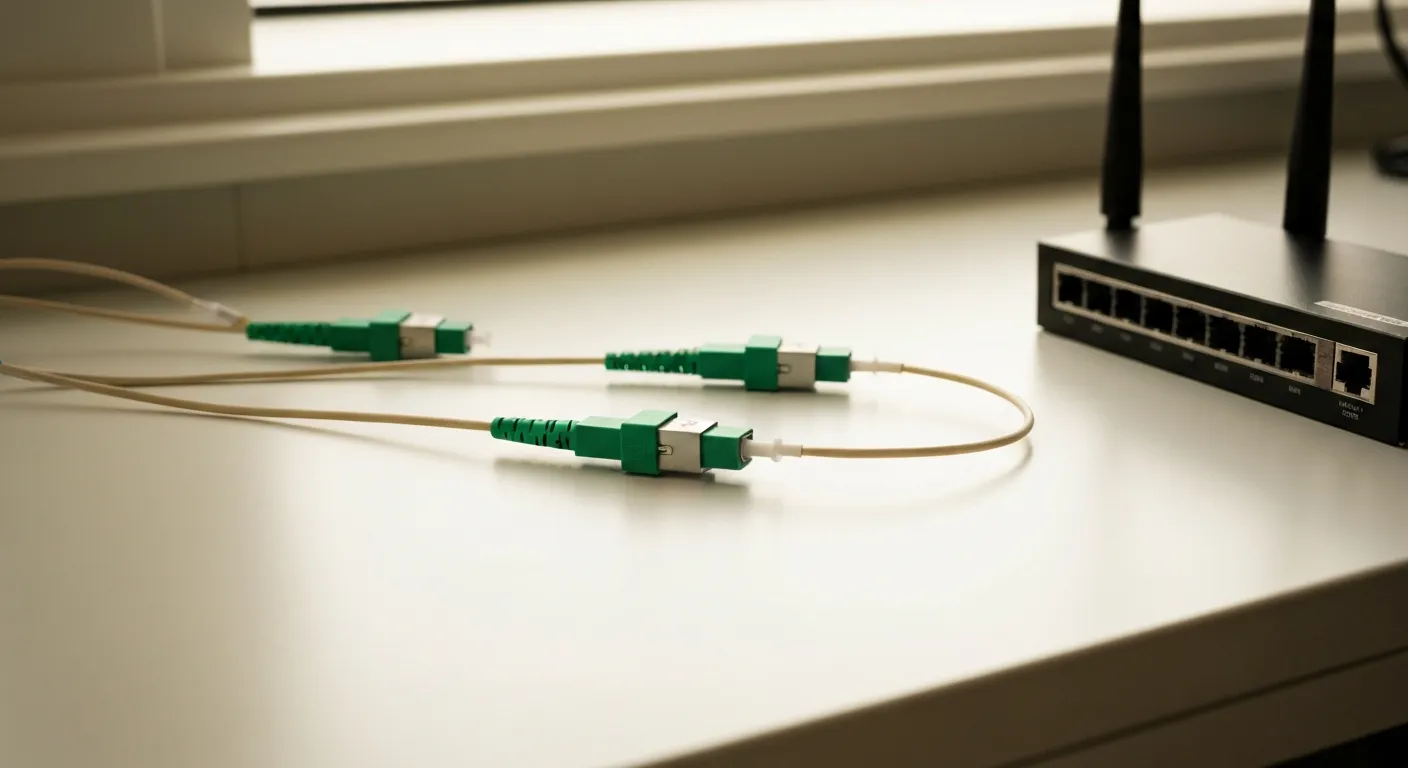

C’est la question que je reçois le plus souvent, et la réponse est heureusement simple dans la majorité des cas. En France, le raccordement FTTH utilise un câble de brassage monomode OS2 avec deux connecteurs SC-APC (vert/vert). Ce câble relie votre prise murale fibre (PTO) à l’entrée optique de votre box.

Les quatre principaux opérateurs fournissent un câble fibre avec la box lors de l’installation initiale. Voici les spécificités que j’ai pu vérifier :

• Orange : câble SC-APC / SC-APC, généralement 3 mètres. La Livebox 6 et la Livebox 7 utilisent ce standard.
• Free : câble SC-APC / SC-APC pour la Freebox Pop, Delta et Ultra. Un adaptateur SC-APC vers SC-UPC peut être nécessaire sur certains anciens modèles.
• SFR : câble SC-APC / SC-APC pour la SFR Box 8. Certaines anciennes box utilisaient un connecteur SC-UPC côté box.
• Bouygues Telecom : câble SC-APC / SC-APC pour la Bbox Ultym et la Bbox Wi-Fi 7.

Si le câble fourni par votre opérateur est trop court pour votre installation, ne le coupez surtout pas pour le rallonger. Il existe des solutions adaptées que je détaille dans mon article sur la rallonge fibre optique, avec les bonnes pratiques pour ne pas perdre en débit.

Un point important : la longueur du câble entre votre PTO et votre box n’a quasiment aucun impact sur le débit pour les distances domestiques (jusqu’à 30 m). L’atténuation de la fibre monomode OS2 est de seulement 0,4 dB par kilomètre à 1310 nm. En revanche, chaque connexion intermédiaire (coupleur, adaptateur) introduit une perte de 0,3 à 0,5 dB qu’il faut limiter.

Câble fibre optique extérieur : spécificités et précautions

Si vous devez faire passer un câble en fibre optique en extérieur, par exemple pour relier un bâtiment annexe ou suivre un cheminement le long d’une façade, un câble d’intérieur standard ne convient pas. J’ai vu des installations échouer en quelques mois parce que le câble n’était pas adapté aux conditions extérieures.

Un câble fibre extérieur se distingue par plusieurs caractéristiques techniques. Sa gaine est en polyéthylène (PE) noir, résistant aux UV et aux intempéries, contrairement au PVC ou au LSZH des câbles intérieurs. Il intègre souvent un porteur en acier ou en fibre de verre qui lui confère une résistance à la traction supérieure (de 600 à 2 700 N selon les modèles). Certains modèles sont auto-portés, c’est-à-dire qu’ils peuvent être tendus entre deux points d’ancrage sans chemin de câble.

Pour une installation enterrée, le câble doit être placé dans une gaine ICTA ou TPC de diamètre adapté, à une profondeur minimale de 60 cm sous les zones piétonnes. La réglementation sur les réseaux de communications électroniques encadre ces installations. Pour comprendre le cheminement complet du câble depuis la rue jusqu’à votre logement, je vous recommande mon article sur le schéma d’installation fibre optique en maison individuelle.

Les câbles fibre extérieurs existent aussi en version préconnectorisée, prêts à l’emploi avec des connecteurs SC-APC déjà posés et protégés par un capuchon étanche. Cette option facilite grandement l’installation pour les particuliers qui souhaitent relier un garage, un atelier ou une dépendance à leur réseau fibre principal.

Rallonger ou remplacer un câble fibre optique sans perdre en débit

Un câble fibre trop court ou endommagé est un problème fréquent. Voici les solutions que je recommande, classées par ordre de préférence.

La meilleure option est de remplacer le câble par un cordon plus long. Un câble SC-APC / SC-APC de 10 m coûte entre 8 et 15 €, et un modèle de 20 m entre 12 et 22 €. Cette solution n’introduit aucune perte supplémentaire par rapport au câble d’origine.

Si le remplacement n’est pas possible (câble encastré dans un mur, par exemple), vous pouvez utiliser un coupleur SC-APC femelle/femelle. Ce petit adaptateur relie deux câbles bout à bout. Il coûte entre 3 et 8 € et introduit une perte d’environ 0,3 dB, ce qui reste négligeable pour une installation domestique. J’ai détaillé cette technique dans mon guide sur la rallonge fibre optique.

En revanche, je déconseille formellement de souder ou épisser vous-même une fibre. Cette opération nécessite une soudeuse à fusion (un équipement à plusieurs milliers d’euros) et un savoir-faire technique précis. Une soudure mal réalisée peut entraîner des pertes de signal importantes et des micro-fissures invisibles à l’œil nu.

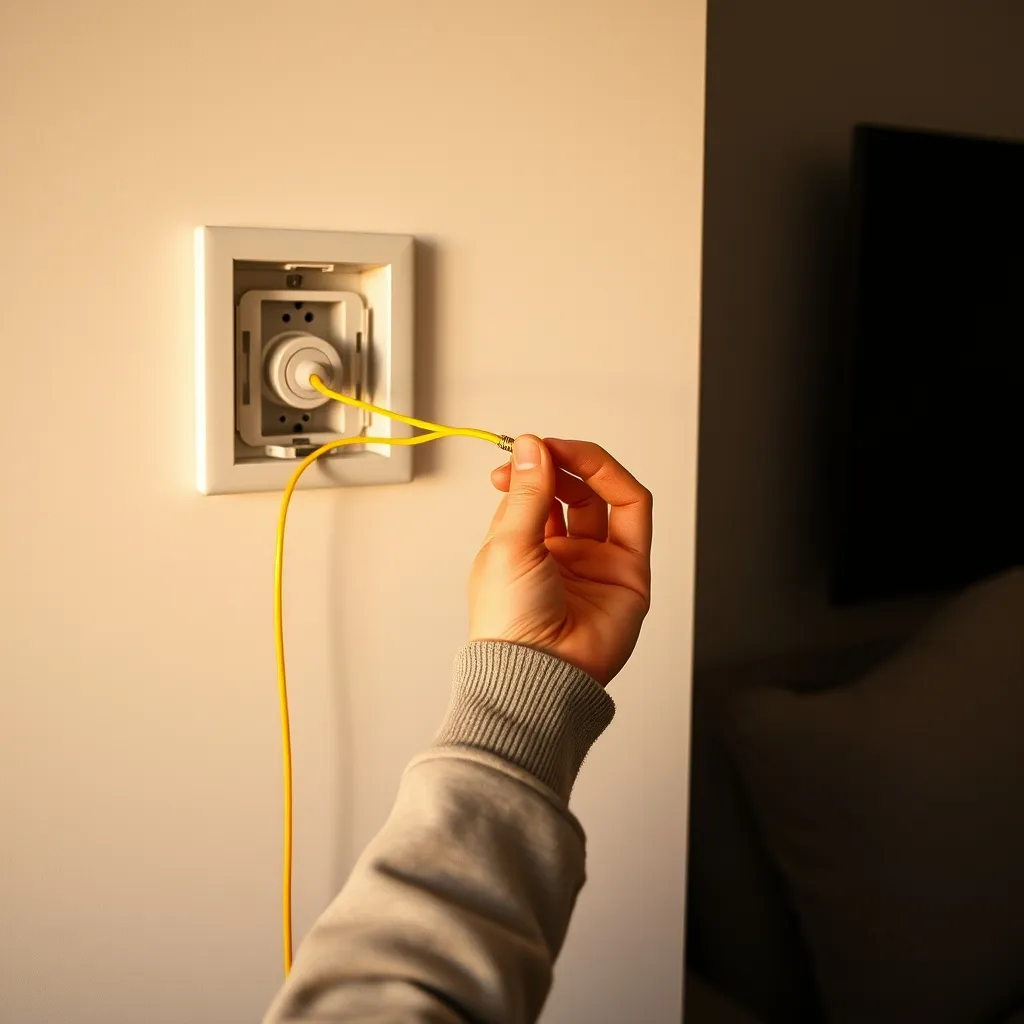

Quelques règles à respecter lors de la manipulation d’un câble fibre optique :

• Ne jamais plier le câble en dessous du rayon de courbure minimal (30 mm pour la plupart des câbles de brassage, 15 mm pour les câbles à faible rayon de courbure dits G.657.A2)
• Ne jamais tirer sur le câble pour le faire passer : la tension maximale est souvent limitée à 100 N pour un câble de brassage
• Protéger les connecteurs avec leurs capuchons lorsqu’ils ne sont pas branchés : une poussière sur l’embout peut suffire à couper le signal
• Éviter de marcher sur le câble ou de le coincer sous un meuble

Normes et règles pour le passage d’un câble fibre optique

L’installation de la fibre optique en France est encadrée par plusieurs normes et réglementations que j’estime important de connaître, ne serait-ce que pour vérifier le travail de l’installateur.

La norme NF C 15-100 régit les installations électriques dans les bâtiments d’habitation et intègre depuis 2016 des prescriptions pour les réseaux de communication, dont la fibre. Elle impose notamment un coffret de communication (tableau de communication) dans chaque logement neuf, avec un minimum de prises RJ45 par pièce et la possibilité d’y raccorder la fibre optique.

Le guide pratique de l’ARCEP sur le déploiement FTTH détaille les obligations des opérateurs en matière de qualité d’installation. Il précise notamment les niveaux d’atténuation maximaux admissibles sur l’ensemble du lien optique, de l’OLT de l’opérateur jusqu’à la prise terminale de l’abonné.

Pour les immeubles collectifs, la loi impose depuis 2009 que tout immeuble de plus de 12 logements dispose d’un réseau fibre mutualisé. Le syndic ne peut pas s’opposer au passage de la fibre. Les câbles doivent emprunter les chemins de câbles existants (gaines techniques, colonnes montantes) sans percer de nouveaux passages, sauf nécessité technique avérée.

En maison individuelle, le câble fibre est généralement tiré depuis le point de branchement optique (PBO) situé sur un poteau ou dans une chambre de tirage en bordure de propriété. Le câble suit le fourreau existant (celui du téléphone cuivre, le plus souvent) jusqu’au point de terminaison optique à l’intérieur du logement. Le technicien doit respecter un budget optique maximal de 28 dB entre le NRO (Nœud de Raccordement Optique) et votre prise.

Les erreurs courantes à éviter lors de l’achat

Après avoir accompagné de nombreux lecteurs dans le choix de leur câble fibre optique, voici les erreurs que je vois revenir le plus souvent.

Confondre fibre optique et câble Ethernet. Un câble Ethernet (RJ45 Cat.6, Cat.7, Cat.8) est un câble en cuivre qui relie votre box à votre ordinateur. Il ne remplace pas et ne se substitue pas au câble fibre qui relie la PTO à la box. Ce sont deux câbles distincts avec des fonctions différentes.

Acheter un câble multimode pour une box internet. Les câbles multimode OM3 ou OM4, souvent moins chers en apparence, ne fonctionnent pas sur un réseau FTTH monomode. Vérifiez toujours la mention OS2 ou G.657 sur l’emballage.

Mélanger les connecteurs APC et UPC. Un câble avec un connecteur vert (APC) d’un côté et bleu (UPC) de l’autre existe pour certains cas spécifiques, mais ce n’est pas le standard. Brancher un APC dans un port UPC crée des réflexions parasites qui dégradent le signal de 20 à 50 dB en retour.

Négliger la qualité du câble. Un câble fibre à 2 € sur un marketplace peut fonctionner, mais ses connecteurs sont souvent mal polis, sa gaine fragile et sa fibre de mauvaise qualité. Privilégiez les marques reconnues ou les câbles certifiés par les opérateurs. Un bon câble de 3 m coûte entre 8 et 15 €, ce qui reste très raisonnable.

Enrouler le câble en boucles serrées. Quand le câble est trop long, la tentation est de le lover en spirale serrée derrière le meuble TV. Or, une boucle de diamètre inférieur à 6 cm risque de briser la fibre à l’intérieur sans dommage visible sur la gaine extérieure. Utilisez plutôt des boucles larges d’au moins 10 cm de diamètre ou un enrouleur adapté.
